Тема 6 Структура и классификация систем автоматизированного проектирования
1.
Основные
понятия и классификация систем автоматизированного
проектирования.
2.
Структура
систем автоматизированного проектирования.
3.
Виды
профессиональных автоматизированных систем.
4.
Функции,
характеристики и примеры CAE/CAD/CAM-систем.
5.
Комплексные
автоматизированные системы КОМПAС-3D, ADEM.
Система
автоматизированного проектирования (САПР)
— автоматизированная система, реализующая информационную технологию выполнения
функций проектирования, представляет собой организационно-техническую систему,
предназначенную для автоматизации процесса проектирования, состоящую из
персонала и комплекса технических, программных и других средств автоматизации
его деятельности. Также для обозначения подобных систем широко используется
аббревиатура САПР (система автоматизации проектных работ). Такая расшифровка
точнее соответствует аббревиатуре.
Классификация
САПР
1.
Легкие
(AutoCAD, Компас-График) применяют, в основном, вместо кульмана. Можно сказать,
что 2D черчение на компьютере легче, чем за кульманом, ведь программы настроены
специальным образом так, чтобы чертить было максимально легко и комфортно. Здесь
не нужно следить за качеством графики, все рисует компьютер. Можно без проблем
выполнять чертежи любой сложности и размеров (что немаловажно, когда выполняешь
сборки формата А1 и А0).
2.
Средние
(Solid
Works,
Solid
Edge,
Компас-3D)
используются для 3D моделирования и построения чертежей по 3D моделям.
Естественно, увидев 3D модель двигателя вы поймете намного больше, чем по
чертежу также как и то, что деталь выполненная станком с ЧПУ по 3D модели будет
точнее, чем рабочим по 2D чертежу.
3.
Тяжелые
(CATIA,
Pro/ENGINEER,
NX)
– это даже не программы, а целые комплексы программ для крупного предприятия. В
одной вы выполняете 3D модель детали (CAD-программа), во второй - рассчитываете
ее на прочность (CAE-программа), в третьей - проектируете инструмент для ее
изготовления, в четвертой - разрабатываете управляющую программу для станков с
ЧПУ (CAM-программа). Стоимость у них соответствующая.

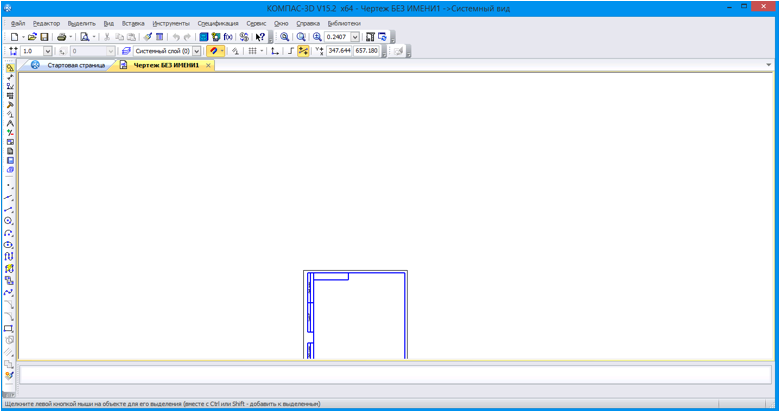

Рис.
7 Система «Компас-3D»
КОМПАС
— система автоматизированного проектирования, разработанная российской компанией
«АСКОН» с возможностями оформления проектной и конструкторской документации
согласно стандартам серии ЕСКД и СПДС.
Существует
в двух версиях: КОМПАС-График и КОМПАС-3D, соответственно предназначенных для
плоского черчения и трёхмерного проектирования.
Основные
компоненты «Компас-3D» — собственно система трёхмерного твердотельного
моделирования, универсальная система автоматизированного проектирования
«Компас-График» и модуль проектирования спецификаций.
Система
«Компас-3D» предназначена для создания трёхмерных ассоциативных моделей
отдельных деталей и сборочных единиц, содержащих как оригинальные, так и
стандартизованные конструктивные элементы. Параметрическая технология позволяет
быстро получать модели типовых изделий на основе однажды спроектированного
прототипа. Многочисленные сервисные функции облегчают решение вспомогательных
задач проектирования и обслуживания производства.
Ключевой
особенностью «Компас-3D» является использование собственного математического
ядра и параметрических технологий, разработанных специалистами компании
«Аскон».
Система
ADEM
предназначена для автоматизации решения проектных, конструкторских и
технологических задач в области машиностроения. Система используется в следующих
областях: авиационной, атомной, аэрокосмической, машиностроительной, электро- и
приборостроительной и других. Система ADEM также ориентирована на проектирование
и производство сложной оснастки, инструмента, штампов и пресс-форм. Система
может быть полезна специалистам по техническому дизайну, деревообработке, в
строительстве и архитектуре.

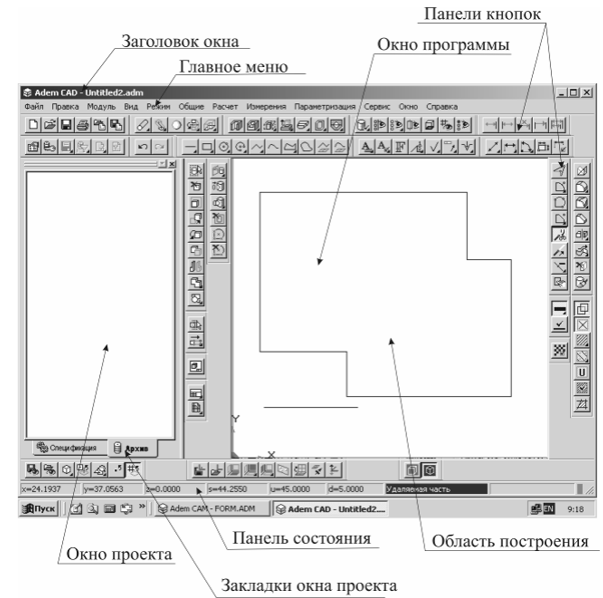

Рис
8. Система ADEM
Основные
задачи, решаемые системой:
- Проектирование
изделий;
- Объемное
и плоское моделирование;
- Оформление
чертежей и другой конструкторской документации;
- Проектирование
техпроцессов;
- Оформление
технологической и сопроводительной документации;
- Программирование
станков с ЧПУ;
- Управление
архивами и проектами;
- Обновление
накопленных знаний;
- Укрупнённое
трудовое нормирование;
- Управление
справочными данными.
Общая
характеристика системы
